ローライフレックス4×4
1. 歴史・機構・蘊蓄（エッセイ・解説）

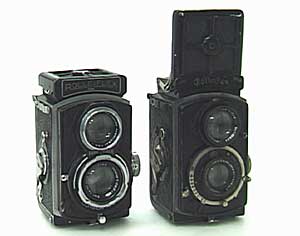

一般によく知られているローライフレックスよりひとまわり小さい、ベスト判のローライフレックスです。アメリカではベビーフレックスの名で呼ばれています。1932年発売の6×6判ローライフレックスとほぼ同じ構造で、127フィルムで4×4cm判が12枚撮影できます。
1931年の発売当時は、まだ127フィルムに4×4判用の番号がついていませんでした。ローライでは、最初の番号を赤窓に出しカウンターをセットすれば、あとは自動ストップするという機構を採用しています。
レンズはテッサー60mmF3.5またはF2.8。ビューレンズはハイドスコープ60mmF2.8。シャッターはリムセットコンパー、B・T・1〜1/300秒で、シャッターセットとレリーズレバーは同じものを使用するようになっています。ファインダーはスポーツファインダーも付いています。 1933年にはビューレンズにカバーが付き、シャッタースピードと絞り値をカバー上部の窓で確認できるようになりました。
1938年には上下のレンズをダルマカバーに入れたお馴染みの形になります。撮影レンズにはバヨネットがつきました。シャッターはコンパーラピッド、B・1〜1/500秒。 このタイプは「スポーツ・ベビーローライ」とも呼ばれています。
戦後になって生産を再開したローライが再び発売した4×4判についてはこちらにあります。
- 発売:4×4判二眼レフカメラ
- 発売:1931年
- 使用フィルム:127ロールフィルム
- 撮影レンズ:テッサー60mmF3.5またはF2.8
- ビューレンズ:ハイドロスコープ・アナスチグマット60mmF2.8
- シャッター:リムセットコンパーB・T・1〜1/300秒、1938年からはコンパーラピッドB・T・1/500秒
- 焦点調節:前板繰り出し式
- フィルム巻き上げ:クランク式
2. 操作方法・メンテナンス・修理のポイント
1938年型のローライフレックスを使って使い方を見ていきましょう。
まずボディ底部のストッパーをはずして、そのまま背面のほうへ引くと裏ふたが開きます。
ボディの底部の方に127フィルムを入れ、フィルムの先端をボディ上部のスプールに巻き付けます。少し巻き上げてから裏ふたを閉めます。
裏ふたには赤窓がついています。カバーがしてあるので引き抜いてはずします。
赤窓を見ながら巻き上げクランクを回して「1」の表示が出るまでフィルムを巻き上げます。赤窓を使用するのはこの時だけです。はずしたカバーをなくさないように戻しておきましょう。
巻き上げクランクの上についているボタンを押すと、フィルムカウンターが「1」にセットされます。これで撮影の準備ができました。
ファインダーをセットします。ストッパーをはずすとファインダーが組み立てられます。
一番上の枠だけにするとスポーツファインダーとして使用できます。
カメラに向かって右側のレバー(写真赤マル)で絞り値を、左側のレバー(写真黄マル)でシャッタースピードをセットします。それぞれの数値はビューレンズ上部の窓に表示されます。
焦点調節はボディ左側面のノブで行います。ノブの上には被写界深度を示す目盛りがついています。
シャッターセットは、レリーズレバーを矢印の方向へ動かします。
反対方向でレリーズされます。
巻き上げクランクは、一度巻き上げたら反対方向へ回して元の位置に戻してから、次を巻き上げるようにします。フィルムカウンターもそれに従って増えていきます。
最後まで撮影が済めば、フィルムを全て巻き上げてから取り出します。
これでローライ4×4を終わります。
