コーワフレックスE

1. 歴史・機構・蘊蓄（エッセイ・解説）

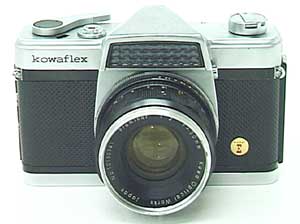

今回は35mmレンズシャッター一眼レフ・コーワフレックスEを紹介します。

コーワフレックスの最初期モデルは1960年発売されたもので、国産35mm判レンズシャッター一眼レフカメラの中で

最も息の長かった機種です。このEは、コーワフレックスを大幅に改良し、61年に発売されたものです。

露出計機能としてセレンメーターが入り、ファインダー内右側の定点に指針をあわせることによって

適正露出が得られるようになりました。また、ファインダー中央にはスプリットイメ-ジが入り(初期の物は全面マット)焦点合わせが

容易になりました。

また初期型ではボディーのきわに付いていて扱いにくかったレンズの繰り出し用のヘリコイドリングが、Eではレンズの前方部に移り、

全ての点で操作性が向上したといえます。

このシリーズの基本的なボディのレイアウトはこのE型で決定されたといえます。

• 発売:1961年
• 型式:35ミリレンズシャッター一眼レフカメラ
• ボディ構造:軽合金ダイカスト
• レンズ:コーワ50mm/f2
• 最短撮影距離:0.7メートル
• シャッター:セイコーシャSLV、B・1〜1/500秒(クイックリタ-ン式)
• ファインダー:ペンタプリズム(コンデンサー、フレネルレンズ入り)
• 焦点調節:直進ヘリコイド繰り出し、スプリットイメージ式
• 巻き上げ:レバー、セルフコッキング
• 露出計:セレンメーター、定点式
• サイズ:143×97×87mm
• 重量:約875g

2. 操作方法・メンテナンス・修理のポイント

まず最初にフィルムを装填しましょう。 ボディを後側から見て左側面の上部分についているのが、フィルム室をあける留め金です。

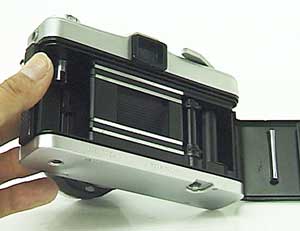

留め金を引っぱると裏蓋が開きます。

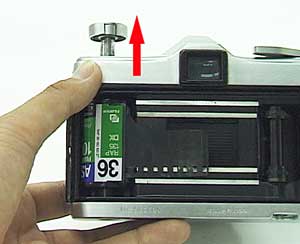

このままだとフィルム巻き戻しクランクの軸が出ていてフィルムを入れることができないので、上に押し上げてフィルムのためのスペースをあけましょう。

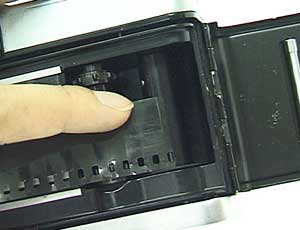

フィルムの先端を、巻き戻しスプールの切り込みに差し込みます。

フィルムのパーフォレーションを巻き戻しスプールのツメにひっかけて少し巻き込みます。

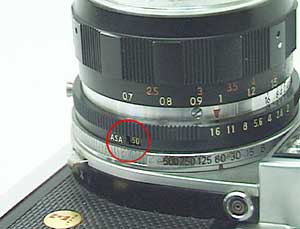

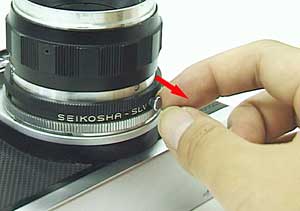

フィルムを装填したら感度設定を行います。レンズ周りに付いているシルバーのツマミを引っぱって回すことによって設定が可能です。

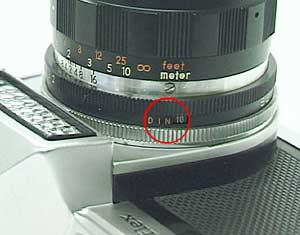

感度表示目盛はDINコードとASAコードがあります。DINでは11、15、18、21、24、27、30、

ASAでは25、50、100、200、400、800、1600までが設定できます。

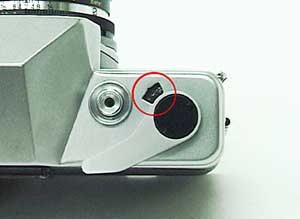

レバーを巻き上げて、フィルムカウンターが1になるまで空撮りします。

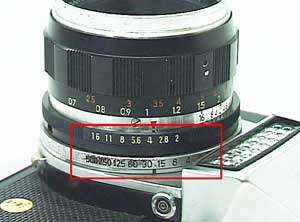

シャッターダイヤルと絞りリングはレンズ周りについています。 露出計の表示を参考に設定しましょう。

ファインダーを覗くとこのように、中央にスプリットイメージがはいっています。

二重像合致式(二重丸の中のラインの像が上下一致して正常な像を結ぶまでピントリングを回す)なのでピントは大変合わせやすいです。

ファインダー右にはメーター指針がみられます。

撮影が終了したらフィルムを巻き戻します。

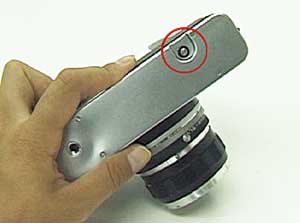

ボディ底部に付いているボタンを押し込み、スプールロックを解除してやると、巻き戻しクランクが回るようになるので、

手ごたえが軽くなる(フィルム巻き戻しが完了する)まで回し、フィルムを取り出します。

以上でコーワフレックスEの紹介を終わります。
