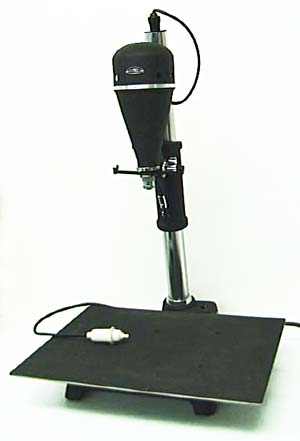

ミノックス引き伸ばし機(初期型)

1. 歴史・機構・蘊蓄（エッセイ・解説）

ミノックスの引き伸ばし機の変遷

オリジナルミノックスカメラが1930〜40年の間にラトビアで

作られた当初から引伸し機は存在していました。

初代の引き伸ばし機は"Riga enlarger"という名前で発売され、

現像タンク、パトローネ、フィルムカッター、そしてRigaMinox

カメラと一緒に一つのシステムとして販売されました。

今も昔もとても高価なものであるそうです。

1940年頃、初代と比べ随分改良されたミノックスモデルI

(いち)が登場、1952頃まで製造されました。

追ってモデル2が登場。

モデル2の中でも初期型と後期型があり、後期型の方はレンズ

ボード、ネガキャリア、コンデンサレンズが一つのユニットとなり

取り外せるようになっています。

1963〜81年頃にモデル3が登場し、71年までは珍しいカラー用

引き伸ばし機も製造されていました。

現地点ではいずれもやはり稀少品となっているようです。

→各部分の写真を見てみる

CAMERA-REVIEW index へ

2. 操作方法・メンテナンス・修理のポイント

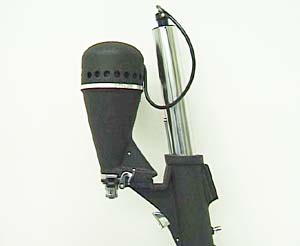

電源コ-ドをさすと支柱の中のコ-ドを通過して

電気がランプヘッドに到達します。

電球は6V・6Aです。

ランプの後ろにはリフレクターがついています。

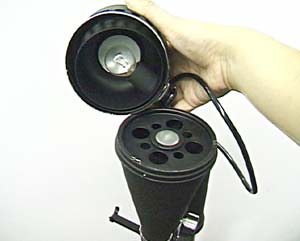

←ランプハウス部を開けたところ

CAMERA-REVIEW index へ

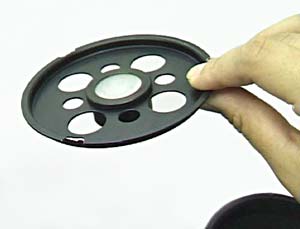

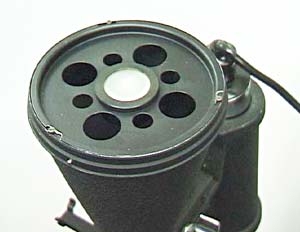

ランプハウスを開けると、コリメーターディスク(レンズ等を

用いて平行な光線束をつくる装置)がみられます。

このモデル2型の初期タイプはディスクのまわりを3箇所で

留めることができるようになっています。

それはコンデンサーに接近するために引き伸ばし機のヘッドが

傾くようになっているからです。

ディスクには平凸のレンズがついていてそれは片面がすりガラス

になっていて、ガラスの回りを囲んでいる穴は通風孔の役割を

しています。

このコリメ-タ-ディスクがない引き伸ばし機も有ります。

ついていれば、明るく鮮明なイメージが得られるでしょう。

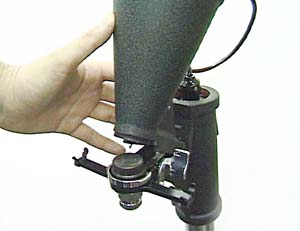

←ヘッドを傾けコンデンサーレンズを露出したところ

CAMERA-REVIEW index へ

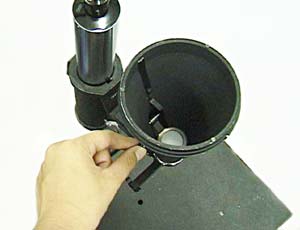

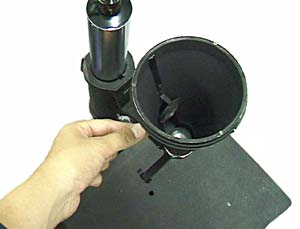

ディスクを退けて中を覗くとディフューザーがみえます。ランプハウス外側のレバーをアップダウンすることで

セット可能です。オンにすれば軟調のイメージが得られることでしょう。

CAMERA-REVIEW index へ

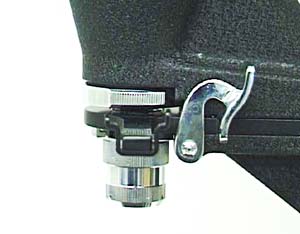

モデル2型の初期タイプはレンズボード/ネガキャリア/

コンデンサーレンズのユニット部分はとりはずせません。

後期タイプではこの3つが一つのユニットとなって取り外

せるようになっています。

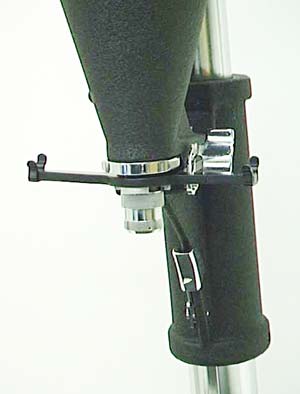

ネガキャリアの両サイドに爪がつき、ネガ水平に固定する

ことができます。

CAMERA-REVIEW index へ

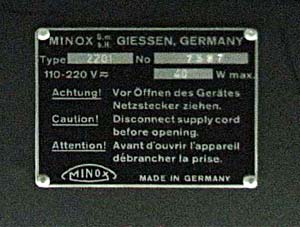

ミノックス製を証明するプレ-トです。
