概要・導入: ここでは、フジカパルスシンクシステムの紹介をしています。パルスシンクを使うと、シングル8フィルムで完全なリップシンクトーキーが楽しめます。パルスシンクシステムとはなにか

1. 歴史・機構・蘊蓄（エッセイ・解説）

ようこそ

ここでは、フジカパルスシンクシステムの紹介をしています。パルスシンクを使うと、シングル8フィルムで完全なリップシンクトーキーが楽しめます。

入り口はこちら → ①

①

パルスシンクシステムとはなにか

②

パルスシンクシステムの原理

③

同時録音する方法

④

同時映写する方法

2. 操作方法・メンテナンス・修理のポイント

FUJICA PULS-SYNC SYSTEM

に迫る

パルスシンクシステムとはなにか

●概要●

パルスシンクシステムを用いると、Single-8フィルムで、同時録音と同期映写が簡単に楽しめます。

映像はSingle-8フィルムに記録し、音声と同期信号(パルス)をカセットテープに記録します。

従来では難しかった完全なリップシンクトーキー映画が簡単に作れるというわけです。

また、同時録音だけでなくアフレコに使用することも出来ます。

さらに応用として、一般のオープンテープレコーダーを利用してのアフレコや、アフレコオ音と同録音のミキシングをすることも可能です。

ホームへ

FUJICA PULS-SYNC SYSTEM

に迫る

パルスシンクシステムの原理

●同時録音時●

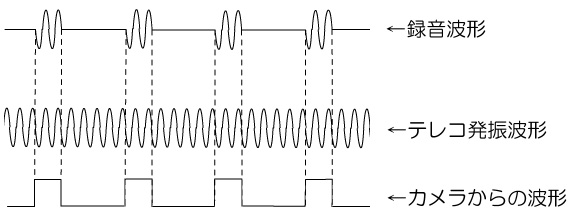

カメラに接続したパルスジェネレーターから、1コマ撮影される毎に1回の割合で同期信号がパルスシンクコーダーに送られます。パルスシンクコーダーではこの信号をコーダー内での発信波形と合わせて下図のような録音波形を作り、これをテープの第4トラックに記録します。

●同期映写時●

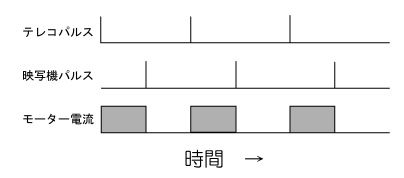

映写機はパルスシンクコーダーからのパルスを受け取り、モーターの電源を入れて映写を開始し、映写機から発生するパルスでモーターの電源を切ります。映写機から発生するパルスも1コマに付き1パルスなのでテープからのパルスとフィルムの1コマが対応して映写されます。

ホームへ

FUJICA PULS-SYNC SYSTEM

に迫る

同時録音する方法

必要な機材

パルスシンク対応Single-8カメラ(フジカ Z800等)
フジカパルスジェネレーター
フジカパルスシンクコーダー
Single-8フィルム
カセットテープ

機材の接続

カメラにフィルムを装填します。パルスシンクコーダーにカセットテープを装填します。それぞれ数秒間空送りしておきます。
パルスシンクシステムに対応するカメラ(フジカ Single-8 Z800等)にパルスジェネレーターを接続します。
パルスシンクコーダーにパルスジェネレーターのシンクロコードを接続します。

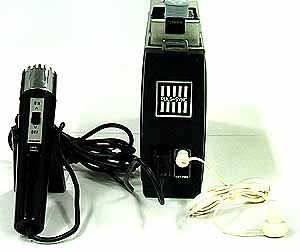

マイクをパルスシンクコーダーに接続します。また、イヤホンを接続して録音状態をモニター出来るようにします。＜左の画像参照＞

撮影

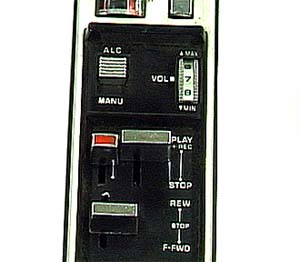

パルスシンクコーダーの再生レバーと録音レバーをそれぞれPLAY、RECにセットします。＜右の画像参照＞
シャッターボタンをゆっくりと押すと撮影と同時に録音が開始されます。
フィルムスタート時に、スタートから3コマ目の画面の外にスタートマークが露光されます。
シャッターボタンを離すと録音も自動的にストップします。

ホームへ

FUJICA PULS-SYNC SYSTEM

に迫る

同時映写する方法

必要な機材

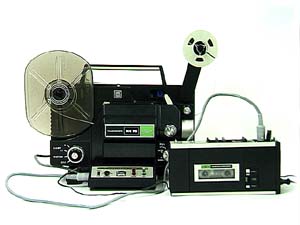

パルスシンク対応映写機(フジカスコープ MX70等)
フジカパルスシンクコーダー
フジカパルスシンクコントローラー
撮影済みのフィルムとカセットテープ

機器の接続

パルスシンク対応映写機にパルスシンクコントローラーをセットします。
コントローラーのコード(6P)を映写機のSYNCソケットに接続します。
コントローラーの同調メーターのランプが点灯するのを確認して、ADJUSTつまみを回して中央の0点に指標を合わせます。
コントローラーの切換えスイッチはテープ側にしておきます。

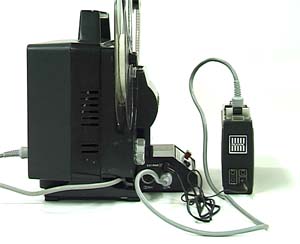

パルスシンクコーダーとコントローラーを左の画像のように接続します。

フィルムとテープの装填

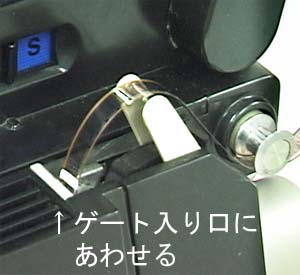

フィルムは最初のコマより16コマ目のスタートマーク(白のテープ等で目印をつけておく)をゲート入り口のところに合わせておきます。＜右の画像参照＞
テープは巻き戻したものを装填します。(特に頭出しの必要はありません。)

映写

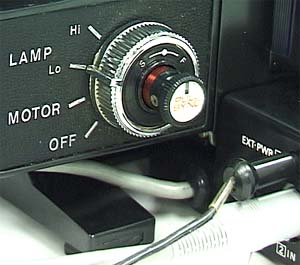

スピード調節ノブを引きSYNCにし、操作ダイヤルをLAMP Loにします。＜左の画像参照＞
スピードセレクターノブはNOMAL(FWD)にします。
パルスシンクコーダーの再生レバーをPLAYにします。録音されたパルスのところまで来ると自動的にランプが点灯し、映写がスタートします。
フィルムの頭出しのずれなどで映像と音声がずれている場合、パルスシンクコントローラーのSLOW/FASTボタンを押して調節してください。
テープのパルスが終わると、自動的に映写が停止します。
