このページでは、16mmフィルム用カメラであるBOLEX PAILLARD Model Hカメラの使い方を解説しています。

通常の8mmカメラにはない、独自の機構があり、16mmカメラをお使いにならない方にも興味深い内容だと思います。

BOLEXならではの世界を少しでも堪能していただけるとうれしいです。

入り口 → ①へ

① 点検

② フィルムの装填の前に

③ フィルムの自動装填

④ 撮影

⑤ レンズについて

⑥ フィルムを外す

2. 操作方法・メンテナンス・修理のポイント

BOLEXの16mmを使う

点検

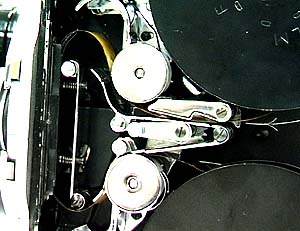

● 蓋を開けずにフィルムが入っているかどうかを調べるには ●

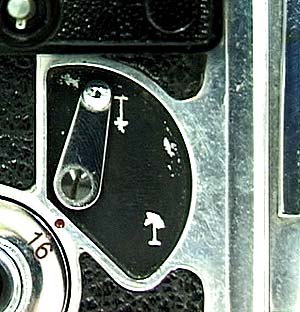

コマ撮り、タイム撮影切り替えレバーを"T"の位置にセットします。

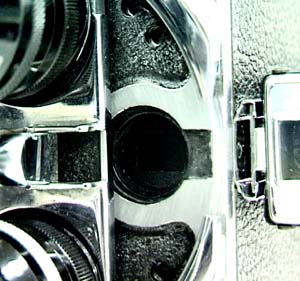

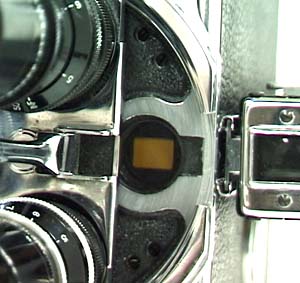

レンズターレット盤を回転させ、シャッターが見えるようにします。

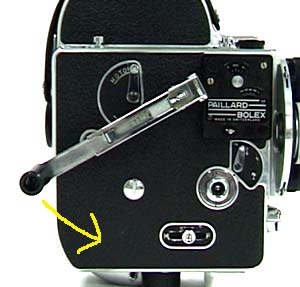

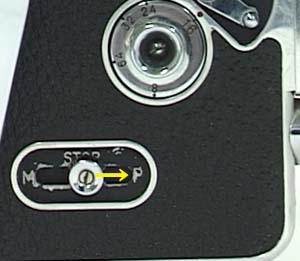

ボディー側部のシャッターボタンを"P"(一コマ撮り)の位置にスライドさせるとシャッターが開きっぱなしになるのでフィルムがゲートに入っているかどうか確認できます。

もし、未撮影のフィルム(黄色っぽい)が入っていたとしても、この方法を使えば、一コマ分露光されるに過ぎません。

①/6

← ホームへ

②へ →

BOLEXの16mmを使う

フィルム装填の前に

スタートボタン(シャッターボタン)をストップの位置にします。

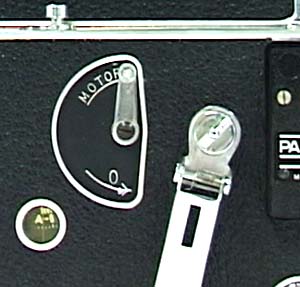

スプリングモータークラッチレバーをモーター側にします。

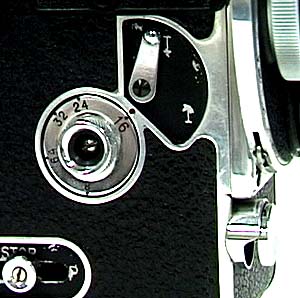

フィルム走行速度調節ノブは16コマ/秒にします。

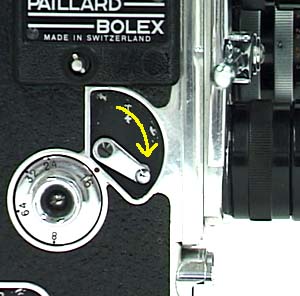

スプリング巻上げハンドルでスプリングをいっぱいまで巻上げます。

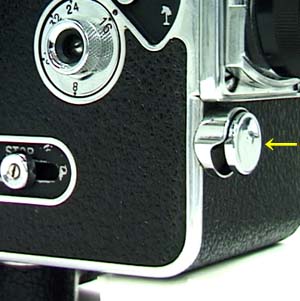

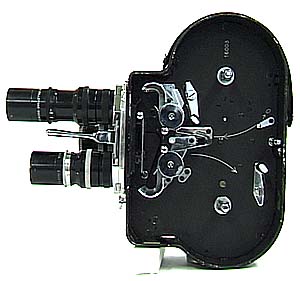

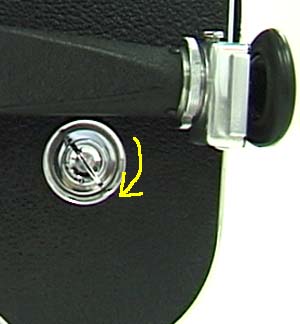

カメラ蓋開閉ラッチを回して、蓋を外します。

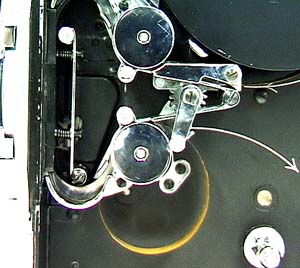

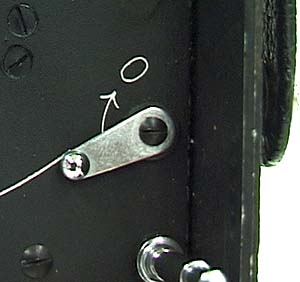

ループ形成ガイド開閉レバーを90度下方に回転させ、ループ形成ガイドを閉じます。

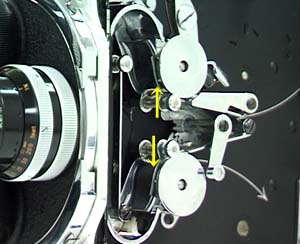

上下のフィルムガイドがスプロケットに、またプレッシャープレートがアパーチュアプレートに押し付けられているか確認します。

上部のフィルム送り出し軸にフィルムを巻いたスプールを装填します。この時フィルムが画像の方向に巻き出されていることを確認してください。

フィルムの先を左手で持ち、フィルムナイフに通します。右手の人差し指でナイフの刃を押し付けフィルムの先端をカットします。正しくカットされていないと自動装填できないので注意してください。

②/6

← ①へ

ホームへ

③へ →

BOLEXの16mmを使う

フィルムの自動装填

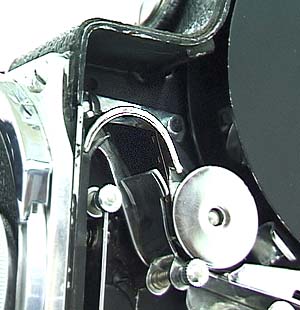

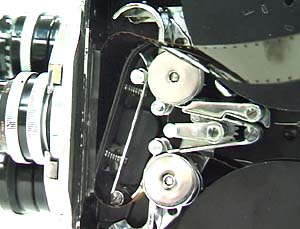

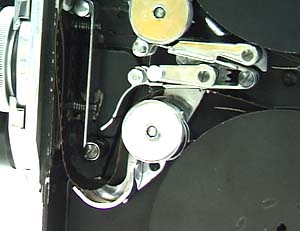

フィルムを上部ループガイドのところまで挿入します。

ボディー前部のシャッターボタンを押して、フィルムを巻上げます。

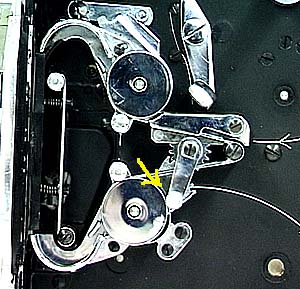

フィルムが下部スプロケットを通って出てきたらシャッターボタンを離して、巻上げ機構を停止させます。

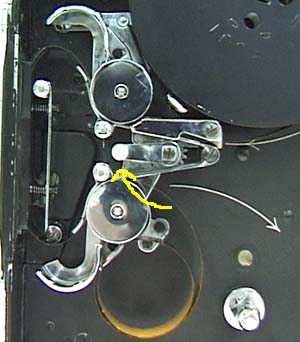

ループ形成ガイドを水平位置に戻します。もう一度シャッターボタンを押し、フィルムを十数センチ引き出します。

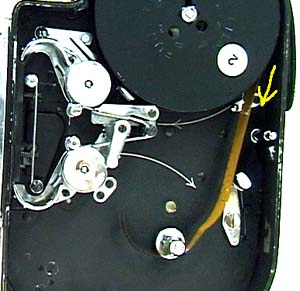

フィルムの先端を巻き取りスプールのフィルムスロットに挿入してフィルムを巻きつけ、スプールを巻き取り軸にセットします。

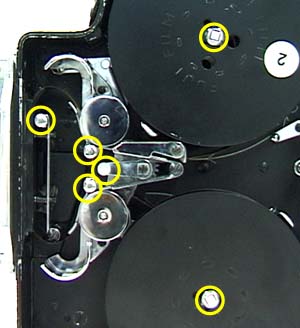

以下の事項を確認するために数秒間シャッターを押してフィルムを巻上げます。

• ループ形成ガイドは開いているか。
• プレッシャープレートは閉じているか。
• フィルムガイドは閉じているか。
• スプールはきちんとセットされているか。
• フィルムはきちんと巻き取られているか。
• フィルムは正しくかきおとしされているか。

蓋をして、開閉ラッチをきちんと閉めます。この時、無理矢理閉めないように注意してください。しまらない場合はもう一度蓋を開けて上記の事項を確認してください。

③/6

← ②へ

ホームへ

④へ →

BOLEXの16mmを使う

撮影

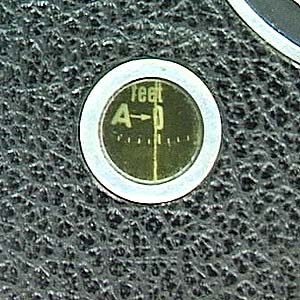

フーテージカウンター(フィート計)がAから0になるまでフィルムを巻上げておきます。これは4フィート分にあたり、リーダー部の長さに相当します。これをしておかないと、フィルム装填時に感光した部分があるため、始めのほうがきちんと撮影されません。もちろん、暗室で装填した場合はこの操作は必要ありません。

フィルムが何フィート撮影されたかはフーテージカウンターで確認できますが、25cm(約10インチ)進む毎にカウンターからカチッという音がするので、ファインダーを覗いたままでも音で確認することが出来ます。この音の大きさは、カメラ内部の聴感信号調節レバーで調節することが出来ます。ただ、その他の駆動部の音が大きいので、実際に聞き取るのは難しいかもしれません。

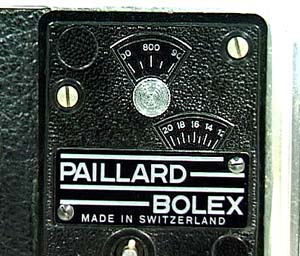

また、フレームカウンターもあります。1000フレームが7.62mにあたります。

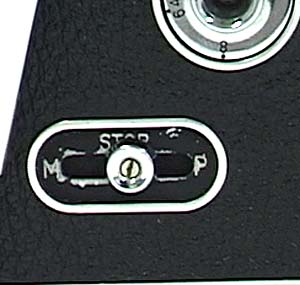

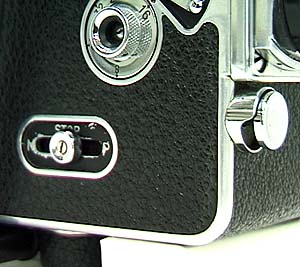

シャッターボタンはボディーの前部と側部についています。前部のシャッターボタンは、押すと撮影がスタートし、離すと撮影が終わります。側部のシャッターボタンは"M"の方にスライドすると、前部のシャッターボタンと同様の働きをしまが、"P"の方にスライドすると一コマだけ撮影するいわゆるコマ撮りが出来ます。この時、コマ撮り/タイム撮影切り替えレバーは"I"の位置にし、フィルム走行速度を18コマ/秒以上にしておきましょう。これにより、微速度撮影も可能となります。

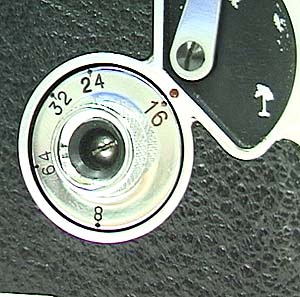

フィルム走行速度調整ノブは、通常16コマ/秒にセットします。16コマ以上にセットするとスローモーション撮影が可能となります。ただし、フィルムの走行速度を32コマ/秒以上にセットしたまま空送りしないように注意してください。(機械が壊れます。)

コマ撮り/タイム撮影切り替えレバーは通常"I"の位置にして使用しますが、"T"の位置にするとタイム撮影が可能となり、シャッターボタンを"P"の位置にしている限りシャッタ-が開放されたままになります。

スプリングモータークラッチレバーを"0"の位置にすると、手動でのクランキング及びリワインディングが可能になります。ただしこの場合もスピード調節機構(ガバナー)が働きますので、走行速度調節ノブで、指定した速度を超えることは出来ません。

③/6

← ③へ

ホームへ

⑤へ →

BOLEXの16mmを使う

レンズについて

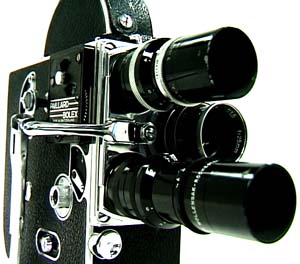

このカメラのターレットには3本のレンズを装着することが出来ます。レンズターレットレバーでターレットを回転させることによって撮影に使用するレンズを簡単に変更することが出来ます。

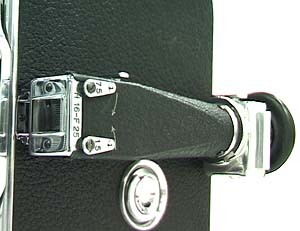

ヴューファインダーは着脱式となっており、このファインダーの場合焦点距離切り替えレバーによって光学的に焦点距離を切り替えることができ、使用しているレンズに近いビューを得ることができます。

⑤/6

← ④へ

ホームへ

⑥へ →

BOLEXの16mmを使う

フィルムを外す

●最後まで撮影した時●

フーテージカウンターが100フィートを指したなら、フィルムを外さなくてはいけません。この時、蓋を開けずにフィルムが入っているかどうかを調べるときと同様の操作で、フィルムが完全にまきとられているか確認してください。

そしてなるべく暗い場所(できれば暗室)で、撮影済みのフィルムを取り出し、すぐに缶に移し変えます。そしてなるべく早いうちに現像してください。

●撮影途中でフィルムを入れ替える時●

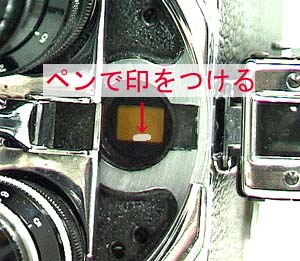

蓋を開けずにフィルムが入っているかどうかを調べるときと同様の操作を行い、中に見えているフィルムに直接ペンで印をつけておきます。また、フーテージカウンターの値も記録しておく方が良いでしょう。

なるべく暗い場所(できれば暗室)で、カメラの蓋を開けます。

上部の

フィルムガイドのつまみを軽く引っ張って位置を変え、上部スプロケットからフィルムを外します。

プレッシャープレートのつまみを軽く引っ張って位置を変え、フィルムゲートからフィルムを外します。

下部の

フィルムガイドのつまみを軽く引っ張って位置を変え、下部スプロケットからフィルムを外します。これでフィルムをスプールごと外すことが出来ます。

あとは、素早く缶に入れて感光を防ぎます。

⑥/6
