プラウベル69Wプロシフト
1. 歴史・機構・蘊蓄（エッセイ・解説）

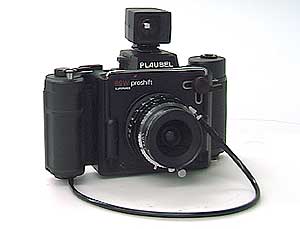

「プラウベル69Wプロシフト」は、西ドイツのプラウベル社の超広角カメラです。
このカメラの最大の特徴は、6×9センチ判の中判カメラでありながらアオリ撮影が可能であるということでしょう。
建築写真などに不可欠なアオリの表現は、レンズの鏡胴がジャバラになった大判カメラのアオリ機構を利用して行うのが一般的ですが、カメラ自体が大きく重いので三脚なしでの撮影はほぼ不可能でした。しかしこの69Wプロシフトは、重量1600グラムと手持ちで十分撮影可能な重さであり、グリップの形状も非常に手に馴染むように考えて作られています。ハンディなボディでありながらアオリ撮影ができるという、とても優れたカメラです。
レンズはシュナイダー製、スーパーアンギュロン47ミリF5.6のレンズが組み込まれています。マルチコーティングの4群8枚構成で、イメージサークルは123ミリです。このレンズは、35ミリ判に換算すると21ミリに相当する超広角のレンズです。
アオリ撮影はレンズボードを上方向、または左方向に移動させて行います。左方向には13ミリ、光軸の角度にして15°、上方向には15ミリ、光軸の角度で17.5°までシフトさせることができます。ボディに内蔵されているスポーツファインダーと、取付型の光学式透視ファインダーがこれに連動して動き、視野の補正を行います。
透視ファインダーにはアルバタ式ブライトフレームが入っており、近距離用の補正視野と最大アオリ時の補正視野を示しています。
フィルム巻上げはレバーによる2作動式で、二重撮影防止機構がついています。ロールフィルムホルダーはマミヤプレス用のS字型のものが取り入れられ、フィルム室部分がグリップを兼ねておりこの部分に巻上げレバーとシャッターボタンがつけられています。グリップの握り具合は非常によくできていて、アオリ撮影ができるカメラでありながら手持ちで撮影が可能というこのカメラの特徴を支える部分となっています。
シャッターボタンからケーブルレリーズで接続されているのはコパルの0番シャッターで、ストロボは全シャッター速度に同調します。
実画面寸法は56×83ミリで、120フィルムで8枚、220フィルムで16枚撮影可能です。また、水準器も縦横両側につけられています。
シュナイダー製の超広角レンズを使用しており、またシフトアオリでレンズのイメージサークルをフルに使うためにどうしても画面の周辺光量の低下が目立ってきますが、これを解消するためにアクセサリーとして「センターフィルター」というものが用意されています。これは画面中央の明るさをセーブすることにより周辺部の明るさとバランスをとるというものです。フィルター径52ミリですが、同型のフィルターを付けてアオリを使用するとフィルタ枠でケラレが起こるので、ケラレをなくすためにフィルター径を77ミリまで広げるアダプターリングAR-1が付属しています。
それでは、使い方を見ていきましょう。
- 発売:1981年12月
- 型式:6×9センチ判広角専用カメラ
- レンズ:シュナイダー製スーパーアンギュロン47mm/F5.6(4群8枚構成)、イメージサークル123ミリ
- ピント:直進ヘリコイドによる目測式
- シャッター:コパル0番レンズシャッター、B・1〜1/500秒、X接点
- ファインダー:スポーツファインダー内蔵、光学式専用透視ファインダー装着可
- 巻き上げ:レバー式、120/220フィルム兼用
- シフトアオリ:横13ミリ(光軸角度15°)、縦15ミリ(光軸角度17.5°)
- サイズ:205×124×132ミリ
- 重量:1600g
2. 操作方法・メンテナンス・修理のポイント
では、まず最初にフィルムを装填しましょう。
120ロールフィルムと220ロールフィルムの2種類が使用可能です。120フィルムでは8枚、220フィルムを使用すれば16枚撮影することができます。
フィルムを入れるために巻上げレバー側の側面下部分についている開閉レバーを引き出して裏蓋を開きます。
圧板のエッジを矢印の方向に押しながら上に持ち上げれば圧板が裏蓋から外れます。
使用するフィルムの数字が圧板の窓から見えるように位置を変えたら、写真のように圧板のエッジについている溝を裏蓋の金具に差し込んで、先ほどと同じ方向に押しながら今度は下に押し下げると圧板が裏蓋にセットされます。
開けた裏蓋についているフィルム圧板を、使用するフィルムのタイプにあわせてセットしなおします。
フィルムは裏蓋をあけて右側のスプール室に入れます。フィルムの先端を反対側のスプール軸の溝に差し込みましょう。
フィルムのスタートマークと、ボディについているスタートマークとがあう位置までフィルムを巻きます。
裏蓋を閉めたら、フィルムカウンターが「1」をさすまで巻上げレバーを使ってフィルムを巻上げます。
巻上げレバーと反対側のボディ上部についている窓で、使用するフィルムの種類(120か220)にあわせ、フィルム感度もここで設定しておきます。
ピントは直進ヘリコイドによる目測式ですが、レンズの被写界深度が深いので目測でもピントをはずす心配はないでしょう。
距離リングについているスケールで被写界深度を確認することができます。
撮影する距離にあわせてファインダー横のダイヤルをあわせると、ファインダーの角度もそれにあうように変化します。
あとは絞りやシャッター速度も設定して、シャッターボタンを押せば撮影ができます。
このカメラには二重撮影防止機構がついていて、一度シャッターを切ったあとはロックがかかってフィルムを巻上げられない状態になっているので、写真部分のレバーを矢印方向にずらしてロックを解除します。フィルムの巻上げは2作動式になっているので、撮影のたびにレバーを2回巻上げます。
またシャッターもその都度チャージしなければいけませんので、フィルムを巻上げたあとシャッターセットレバーを上げてシャッターチャージしてから、シャッターボタンを押します。
アオリ撮影をする場合は、シフトロックレバーを解除してレンズボードがシフトできる状態にします。
シフト量は、カメラ上部とレンズボードの裏側についている目盛りでそれぞれ確認することができます。
レンズボードを左、または上にシフトさせるとファインダーもそれに連動して動き、パララックスが自動補正されます。
撮影が済めばフィルムを取り出しておきましょう。
以上でプラウベル69Wプロシフトを終わります。
