Canon New F-1

1. 歴史・機構・蘊蓄（エッセイ・解説）

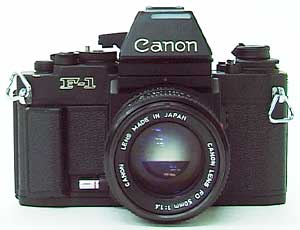

写真のニューF-1についているファインダーはAEファインダーFNです。

「向こう10年間は不変」と謳ったF-1の誕生からまさに10年後、このF-1後継機種が登場しました。ニューF-1では10年という歳月で培われた電子技術、物理工学技術が導入され、多機能かつ自動化された新時代のフラッグシップ機になりまし。ボディーは電子制御化され、その結果高度なシステムAEを実現。それでいながら操作面ではF-1を踏襲しており、F-1ユーザーに新機能を使いこなすための負担を与えなかったのも評価される点です。

• 発売:1981(昭和56)年9月
• 形式:35mmフォーカルプレーンシャッター式一眼レフカメラ
• 画面サイズ:24mm×36mm
• レンズ:FD50mmF1.2
• 制御マウント:外3爪バヨネット式
• ファインダー:ペンタ着脱可能アイレベル式
• (アイレベルファインダーFN＝倍率0.8倍、視野率97%、スクリーン中央にニュースプリットプリズム式
• 距離計、その周辺にマイクロプリズム式距離計を備えたレーザーマット式)3種類の測光感度特性を基本に
• 13タイプ32種の交換スクリーン完備、視野内に測光範囲、露出計指針および追針、設定シャッタースピー
• ド値、絞り値、絞り込み測光用定点、各種の警告表示
• 測光・露出制御:SPC素子使用、TTL開放追針合致式マニュアル測光を基本に、交換ファインダーのAE
• ファインダーFNとAEモータードライブFNの使用でシャッタースピード優先AEに機能化するなどのシステ
• ム化が図られている。測光感度分布特性は交換スクリーンのタイプにより中央部スポット測光(約3%
• 部)、中央部分測光(約12%部)、中央重点平均測光の選択が可能、露出補正機構＝+-2EV、測光連動
• 範囲はEV-1〜18、(ISO100:F1.4)、フィルム感度使用域はISO6〜6400、バッテリーチェック機構付き
• シャッター:4軸式金属幕横走行フォーカルプレーン、1/2000〜8秒・B・X(1/2000〜1/125秒・B・
• X＝1/90秒は機械制御式、1/90〜8秒を電子制御式としたハイブリット式、時限調節式セルフタイマー内蔵
• (電子音作動報知)、シャッターレリーズは電磁式および機械式、多重露光可能
• シンクロ接点:X接点抜け止め式ドイツ型ソケットおよびホットシュー式
• フィルム装填・給送:ロック機構付き裏蓋開閉スプール差し込み式、上部レバー139度回転、予備角30度
• (小刻み巻き上げ可能)
• フィルムカウンター:裏蓋開放に連動して自動復帰する順算式
• フィルム巻き戻し:折り畳み回転クランク式
• 電源:6Vの2CR-1/3Nリチウム電池1個、もしくは4LR44アルカリマンガン電池1個
• サイズ:(ボディのみ)146.7×96.6×48.3mm
• 重量:(ボディのみ)約795g

2. 操作方法・メンテナンス・修理のポイント

まずレンズの着脱についてです。

取り付ける時は、レンズ側とボディ側の赤点を合わせて右方向に止まるまで回します。

取り外す時は、レンズが外れるまで左方向に回します。

使用電源は6Vの2CR-1/3Nリチウム電池が一個、

もしくは4LR44アルカリマンガン電池が一個です。

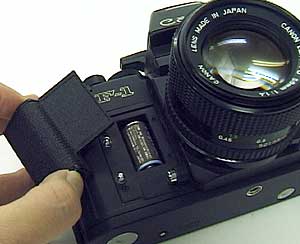

電池室はボディー前面にあり、蓋の部分がクリップの役割も果たします。

フィルムを装填します。

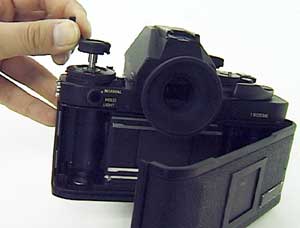

裏蓋開閉ロックボタン(赤○印)を押しながら

フィルム巻き戻しクランク(矢印)を引き上げると裏蓋が開きます。

フィルムカウンターは自動復元式なので裏蓋が開いた地点で自動的に＜S＞に戻っています。

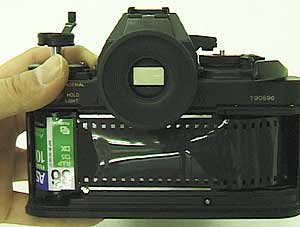

フィルムの先端をスプールに差し込み、フィルムのパーフォレーションが

スプロケットと噛み合っているかを確認し、フィルムを巻き上げます。

カウンター＜1＞まで空撮りしてスタートします。

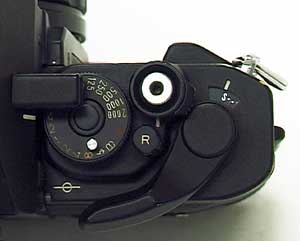

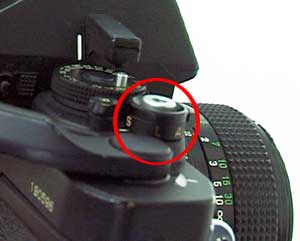

シャッターボタン周りに付いたダイヤル表記は、＜L＞でロック、＜A＞で撮影可能、

＜S＞に合わせるとセルフタイマー撮影ができます。

フィルムセットをしたら忘れずにISO感度をセットしましょう。

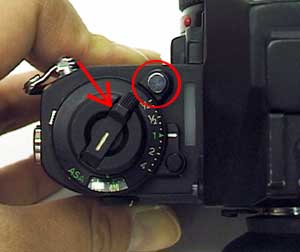

ISO感度設定ダイヤルの周りに付いた銀色の突起部(赤○印)を押し込みながら

ダイヤルを回します。設定可能数値は6〜6400までです。

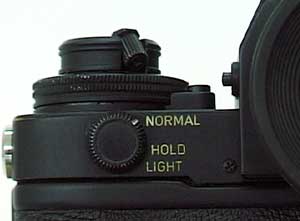

カメラ背面左側のスイッチをホールドにすると16秒のスイッチタイマーが働き、

ライトにすると絞り目盛り、シャッター目盛りにイルミネーターが16秒間点灯します。

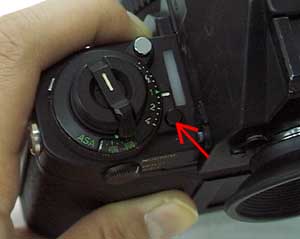

露出補正ダイヤルは周りに付いた黒いスイッチ(矢印)を押しながら回して設定します。

補正可能数値は+-2EVまでです。

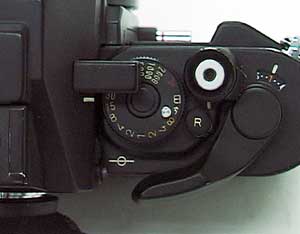

シャッターダイヤル(左)とシンクロ接点(右)です。

(写真のカメラはAEファインダーFNを装着しているので、黒い連結部分が突き出ています。)

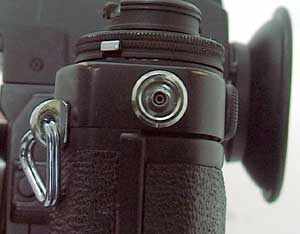

シンクロ接点はX接点で、接点部分には抜け止めが付いています。

シャッター幕の幕速が7.5ミリセカンドと速いので、ストロボは1/90秒に同調します。

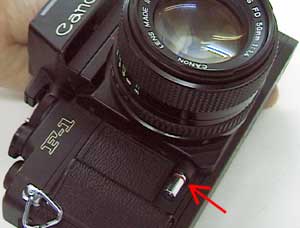

エプロン部右下に絞り込みレバーがあり、操作している時もTTLは定点連動として使用できます。

撮影が終わったらフィルム巻き戻し作業です。

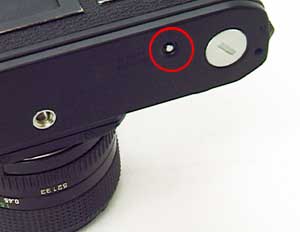

左写真のように底部のフィルム巻き上げ用ボタンを押し込み、

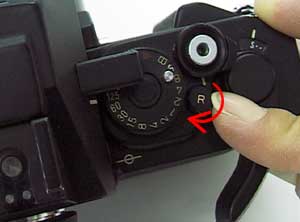

巻き戻しクランクを回して巻き戻しします。右写真のようにシャッターボタンの下に付いた

＜R＞ノブを左に回しながらでもクランクは作動します。

以上でニューF-1の紹介を終わります。

ニューF-1はアクセサリーの組み合わせによって本機の機能を選択できるシステムになっています。

各アクセサリーの紹介はこちらからどうぞ→canon一眼レフアクセサリーのページへ
