レンズターレット(オロルフ)

1. 歴史・機構・蘊蓄（エッセイ・解説）

レンズターレット・オロルフ

発売:1960年 (その後、約1年で生産中止)

重量:750g

生産数:250台

ライカスクリューマウントのレンズを3本装着して、レンズ交換を瞬時に行うアクセサリーです。

ライツではいろいろなアクセサリーを作られていますがその中でも珍奇なアクセサリーのひとつ。大型であまり実用的ではありません。発売して1年で販売中止になりますが、製品開発に要した費用のほうが販売利益より多いと推定でき、採算に合わない製品の一つであったと思われます。しかしカメラが好きならこういうアクセサリーがあればという想像をしたことはないでしょうか?まさに想像をそのまま実現した道具であるでしょう。オロルフの面白いところはレンズがLマウントに対し、カメラはM型を使用します。 通称、天狗のうちわと呼ばれています。

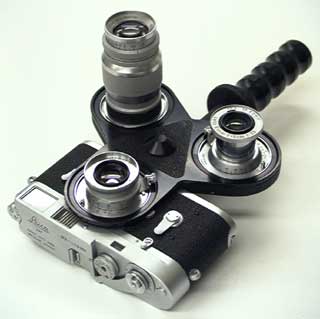

写真はM2、エルマー50mm/3.5、エルマー90mm/4、ズマロン35mm/3.5が付いています。

参考文献:ライカのアクセサリー(上)中村信一著、CLASSIC CAMERAS PRICE GUIDE'95等

オロルフの特徴へ

オロルフの動き方へ(動画)

世界のレンズターレットへ

CAMERA-REVIEW index へ

2. 操作方法・メンテナンス・修理のポイント

オロルフの特徴

オロルフのみの状態。

クローバー型をしています。

Lマウントレンズのみ装着可能。それぞれにレンズのミリ数が指定されています。この図では「M2 50 M3 50-35」と表示されています。

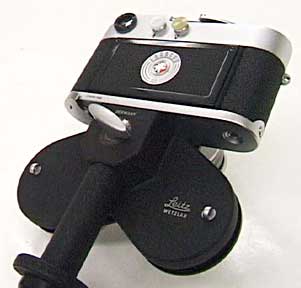

カメラの底蓋を外し、オロルフに取り付ける。

レバーで固定します

(図は固定された状態)

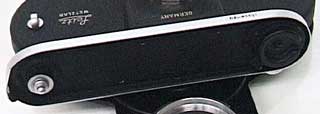

カメラの底蓋がオロルフに取り付けられています。

オロルフ用のレンズ、エルマー50/f3.5。

各レンズ、普通にLマウントのカメラにも使用できます。

ピントレバーが通常のものと異なります。

左:通常のレンズ

右:オロルフ用

このネジで前のレンズボードを回転させることが出来ます。

ストラップを取り付ける吊り環の横にLeitzの文字があります

オロルフの動き方へ(動画)

世界のレンズターレットへ

CAMERA-REVIEW index へ

オロルフの動き方動画

mov 772k (for Mac)

avi 900k(for Win)

mpg 472k (for Mac,Win)

動き方解説

後ろのネジを時計周りに約270度(3/4回転)回すとレンズボードがカメラから離れ、前へ1.2cm出ます。

更にそのままネジを時計周りに回すとレンズボードが回転します。120度(1/3回転)ずつ止まるように作られています。正面から見るとレンズボードは反時計回りに回ります。

レンズを固定する時は120度の位置でネジを止め、今度は反時計周りに約270度(3/4回転)回すとレンズが固定されます。

固定される時レンズ横の視野率セレクタレバーが切り替わり、レンズ装着完了が分ります。

オロルフのはじめのページへ

オロルフの特徴へ

世界のレンズターレットへ

CAMERA-REVIEW index へ

世界の回転式レンズターレット

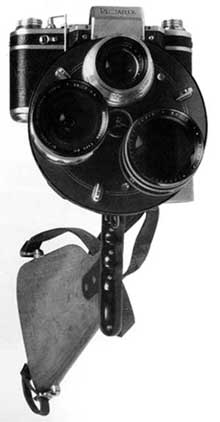

RECTAFLEX1300 ROTOR

レクタフレックス1300ローター

ライカのオロルフよりも早く、1952年に作られる。イタリア製。

TIRANTI SUMMA REPORTER

ティランティズンマリポーター

イタリア製。グリップは付いていないですが、レンズが4本つけることができます。1954年から1958年まで台数限定生産で製造される。

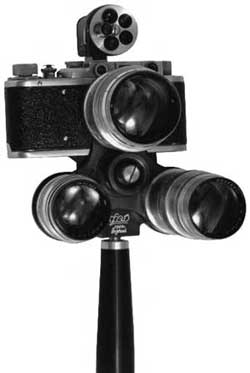

FED

フェド

ライカのコピーで有名な旧ソ連フェドのカメラ+レンズターレット
