Patent Etui

1. 歴史・機構・蘊蓄（エッセイ・解説）

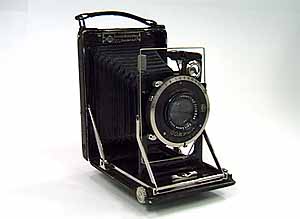

コンテッサ、ネッテル、イカ、エルネマン、カール・ツァイスが合併してツァイス・イコン社ができたのは1925年のことですが、その2年後に発売されたのがパテント・エツイです。

折りたたむと厚さわずか38mmの、コンパクトなカメラになります。

手のひらサイズでかわいらしいカメラですが、上下へのアオリ機構が付いていることからも、クオリティの高さをうかがえます。

また、パテント・エツイには1段伸前玉回転のピント調節式と、ノブの繰り出しによる正2段伸のピント合わせ式の2タイプがあります。

• 発売:1927年
• レンズ:カールツァイス、テッサー、105mm/F4.5
• シャッター:Nコンパー
• シャッター速度:T、B、1〜1/250秒
• アオリ機構:上下
• セルフタイマー:あり
• 使用フィルム:120フィルム
• サイズ:高さ124×幅93×厚さ38mm
• 重量:約500g

2. 操作方法・メンテナンス・修理のポイント

まずフィルムホルダーにフィルムを装填します。

銀の金具の部分を引き上げながら蓋を開けます。

フィルム巻取りスプールを取り出します。

左にフィルムを、右に空のスプールを入れてからフィルムを巻き取ってたるみを取ります。

スタートマークが出るまで巻き取ったらフィルムホルダーに収めます。

これでフィルムの装填は完了です。

次に、レンズを出します。

ボディ側面のボタンを押しながら、カチッと止まるまで蓋(底板)を開けます。

レンズ部をカチッと音がするまで引き出して固定します。

フィルムホルダーを取りつけます。

構図を決める時はフレームファインダーを使用するのが便利でしょう。

ボディ側面にある①を起こすとフレームの中央が分かりやすくなります。

反射ファインダーです。

90度回転させることができるので、縦位置・横位置どちらでも使うことができます。

①シャッター速度、②絞り値を決め、③でピントを合わせます。

ピント合わせは、まず④の繰り出しストッパーのボタンを強く押しながら③の蛇腹繰り出しノブを動かします。

少し動かしたらストッパーのボタンから手を離して、ピントを合わせます。

①の距離目盛板と②の距離スケール用指針を参考にしてピントを合わせます。

撮影の準備ができたらフィルムホルダーから引き蓋を引きます。

①でシャッターをチャージし、②でシャッターをレリーズします。

セルフタイマー

• レンズ上のボタン①を押しながらシャッターチャージのレバー②を引き上げます。シャッターをレリーズすればタイマーが作動し、数秒後にシャッターが切られます。

③はレリーズ用のネジ穴です。

アオリをかける時など、正確にピントを見たい時はピントグラスを取りつけて使用します。

フィルムホルダーを引き上げて取り外し、ピントグラスを取りつけます。

蓋を開けフォーカシングフードを開きます。

ネジを回して、上下へのアオリを任意でかけます。

穴から白点が見えるところが標準です。

シャッター速度、絞り値を決めたら再びフィルムホルダーを取りつけて撮影します。

ボディをしまう時は、まず①前板のロックボタンを押しながらレンズをしまいます。

次に②を左右同時に押し、ロックが外れたら前板を閉めてカチッと音がするまで閉じます。

いかがでしたか。

コンパクトでかわいらしい外観ですが、いろいろな機能が搭載されているすばらしいカメラですね。

これでパテント・エツイを終わります。
